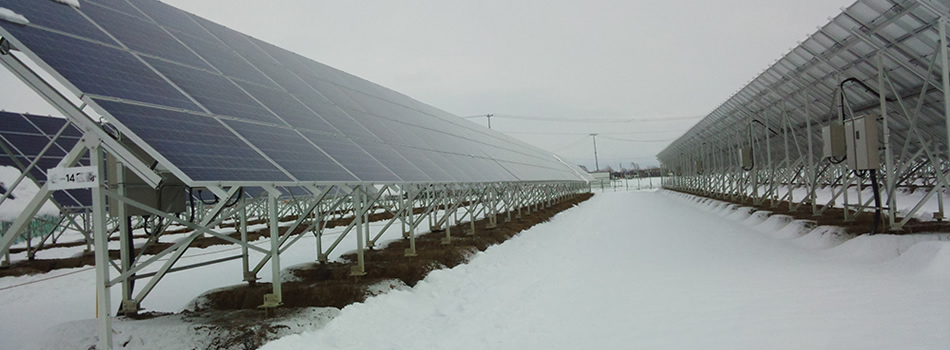

  • メガソーラー架台

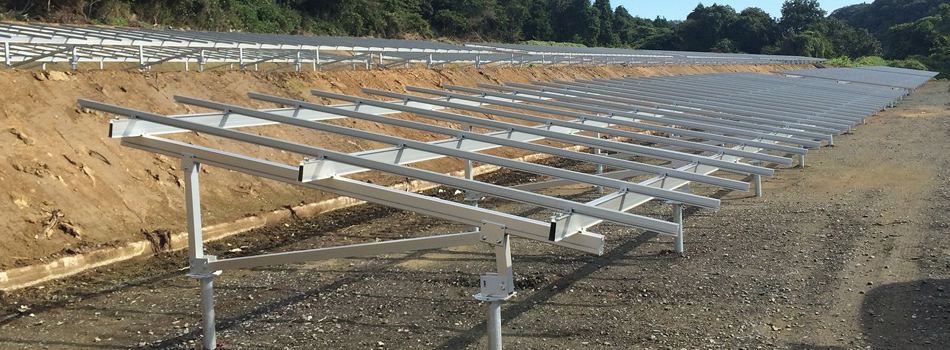

  • メガソーラー架台

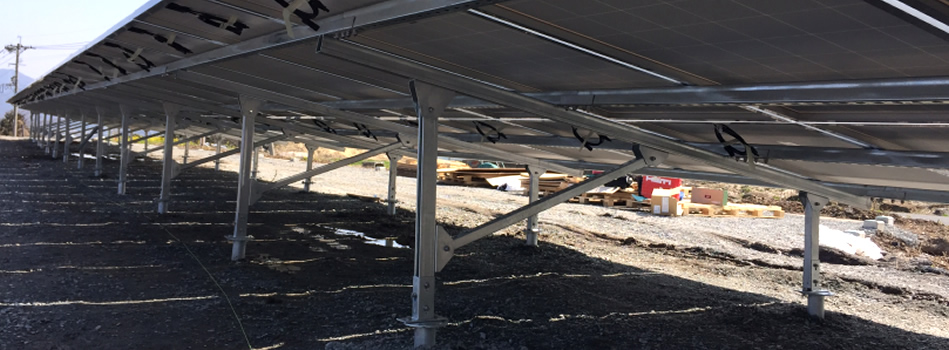

  • メガソーラー架台
  • メガソーラー架台

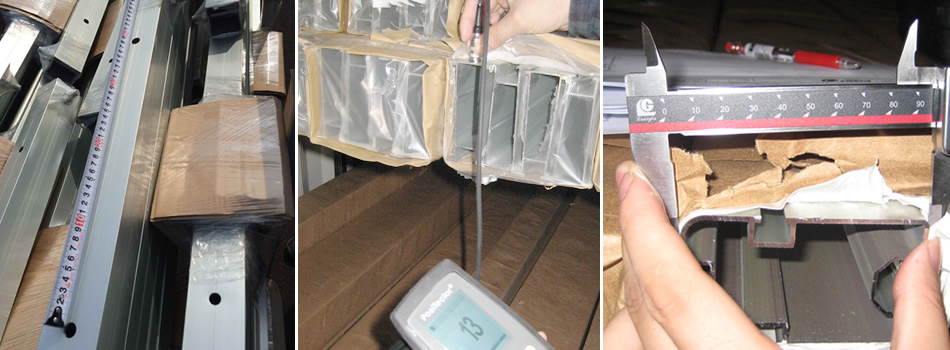

  • 納品検査

日本テピア(株)提供 架台・杭の特徴

特徴1
中国メーカー複数社との取引実績
10社程度の中国架台メーカーとの取引実績に基づき、各社の特徴・価格競争力を把握しており、適切な架台・杭のご提案が可能です。
特徴2
自社(技術者)による架台設計・杭の検討・強度確認・施工提案
弊社の技術者は、日本の基準・中国の基準を両方把握している事から、架台設計・杭の検討・強度確認・施工提案を日本の基準に合わせ行い、中国メーカーへは、中国語にて中国の基準との違いを明確にすることにより、架台の設計変更指示を的確に行い、適切な架台・杭の提供を可能としております。
特徴3
弊社の中国現地法人(技術者)による出荷検査の実施
弊社の中国現地法人(技術者)により、出荷検査を実施し、設計通りに加工されているか、膜厚に問題はないか、出荷数量に間違いはないか等の確認を行っております。
特徴4
自社(技術者)による現地納品立会
ご発注後も、現地納品まで、責任を持って、自社(技術者)による、詳細設計のご確認・納品スケジュールの厳守・現地納品検査を実施し、輸送時の部品の破損、数量の再チェックを実施させて頂きます。
特徴5
万が一の対応
万が一、ミスが発見された場合におきましても、その後の対応策を現地納品立会時を含め、迅速に対応・対応策の立案・ご提案を合わせて実施させて頂き、施工の進捗に影響の出ない最大限の対策(部材の空輸等)を組ませて頂きます。

製品ラインナップ

日本テピアでは、あらゆる寸法の太陽電池パネルや任意な太陽電池面傾斜角度の設定に容易に対応できる架台の提供のほかに、グランドスクリュー、フェンス・門扉などもご提案可能です。

アルミニウム製架台(野立/陸屋根用)
フレームにアルミニウム合金(6063-T5同等品以上)を使用した、太陽光発電用架台です。
鉄製架台(野立/陸屋根用)
フレームに一般構造用圧延鋼材(Q235(SS400同等品))を使用した、太陽光発電用架台です。
グランドスクリュー杭
一般構造用圧延鋼材(SS400同等品)を用い、表面処理に溶融亜鉛メッキHDZ55以上(≧76μm)をほどこしています。

アルミニウム製架台(野立/陸屋根用)

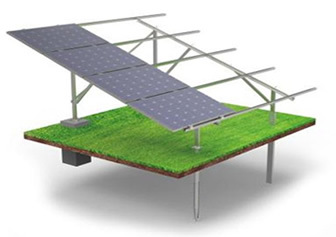

柱脚二軸 パネル並列バージョン
  • 高い施工性
  • コンクリート基礎不要
  • 高強度(多段組み可能)

*画像はグランドスクリューの例です。
コンクリート基礎に関して対応可能です。

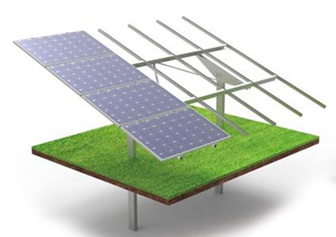

柱脚単軸 パネル並列バージョン
  • 組立が容易
  • コンクリート基礎不要
  • 原材料節約

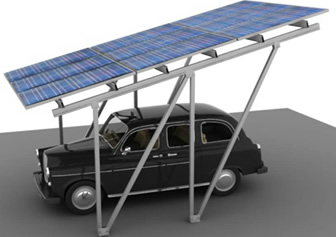

パネル下活用バージョン
  • 高積載可能
  • パネル下の活用可能
  • 景観に配慮

*柱脚二軸と組み合わせることにより、
農地活用等への活用が可能です。

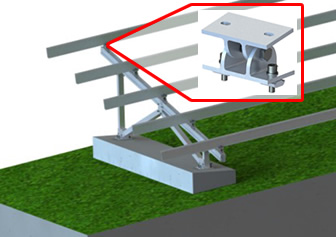

東西傾斜対応バージョン
  • 地盤なりの設置が可能
  • 取付角度調整が可能

鉄製架台 (野立/陸屋根用)

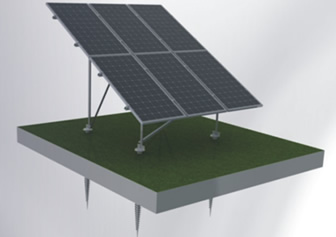

柱脚二軸 パネル並列バージョン
  • 高い施工性
  • 多様な基礎に対応可能
  • 高強度(多段組み可能)

*画像はグランドスクリュー基礎、
コンクリート基礎等のイメージ画像です。

柱脚単軸 パネル並列バージョン
  • 組立が容易
  • コンクリート基礎不要
  • 原材料節約

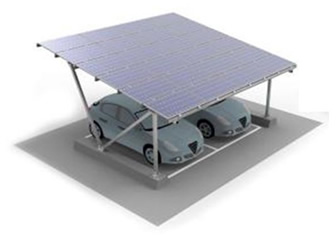

パネル下活用バージョン
  • 高積載可能
  • パネル下の活用可能
  • 景観に配慮

*柱脚二軸と組み合わせることにより、
農地活用等への活用が可能です。

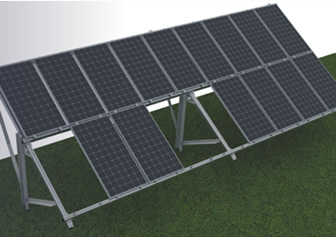

東西傾斜対応バージョン
  • 地盤なりの設置が可能
  • 取付角度調整が可能

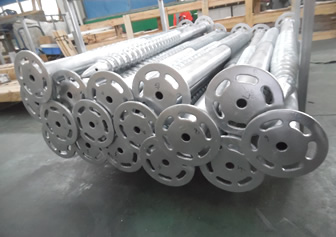

グランドスクリュー杭

太陽光架台基礎用以外で、
フェンス、ビニールハウス、
パラソルなどでもご利用可能
  • 太陽光架台基礎向け標準品ラインナップ
名称 肉厚
(㎜)
杭径
(㎜)
羽根径
(㎜)
羽根長
(㎜)
杭長
(㎜)
フランジ直径
(㎜)
フランジ付き1200㎜杭 3.0/4.0 76 96 600 1200 200
フランジ付き1600㎜杭 820 1600
フランジ付き1800㎜杭 920 1800
フランジ付き2000㎜杭 1020 2000
フランジ付き2500㎜杭 1270 2500
フランジ付き3000㎜杭 1520 3000

主要部品リスト

JIS C 8955「太陽電池アレイ用支持物設計標準」および建築基準法施行令に準拠し、優れた品質とコストパフォーマンスを両立した部品を導入。
現場・条件に合わせた部材の選定を行っております。

イメージ 部品名 仕様 JIS基準
アルミニウム製
架台フレーム
アルミニウム合金 A6063-T5同等品以上
表面処理:陽極酸化被膜(アルマイト処理)
GB 6892
(JIS H 4100)
鉄製
架台フレーム
一般構造用圧延鋼材  Q235(SS400同等品)
表面処理:溶融亜鉛メッキ処理 HDZ55以上
GB700
(JIS G 3101 )
GB 13912
(JIS H 8641)
アルミニウム製
柱脚金物
アルミニウム合金 A6063-T5同等品以上
表面処理:陽極酸化被膜(アルマイト処理)
GB 6892
(JIS H 4100)
アルミニウム製

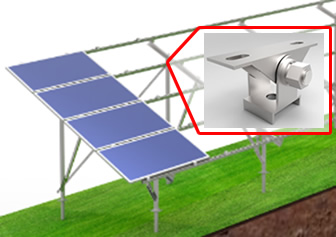

モジュール固定金物
アルミニウム合金 A6063-T5同等品以上
表面処理:陽極酸化被膜(アルマイト処理)
GB 6892
(JIS H 4100)
アルミニウム製
レール固定金物
アルミニウム合金 A6063-T5同等品以上
表面処理:陽極酸化被膜(アルマイト処理)
GB 6892
(JIS H 4100)
鉄製架台向け
固定用ボルト
ステンレス鋼材 SUS304 GB 20878
(JIS G 4305)
GB 70
(JIS B 1176)
グランドスクリュー 一般構造用圧延鋼材  Q235(SS400同等品)
表面溶融亜鉛メッキ処理 HDZ55以上
GB700
(JIS G 3101 )
GB 13912
(JIS H 8641)

※( )内は参考JIS基準
※ボルト類は、鉄製メッキボルトへの変更も可能です。
※塩害地域、重耐塩地域に関しましては、フレーム等の表面処理を陽極酸化塗装複合被膜に変更し対応致します。
※掲載している画像と設計により異なる場合があります

日本テピアの安心システム(納品までの流れ)

お問い合わせ
お電話、御見積フォーム、お問い合わせフォーム等にて
お見積条件ヒアリング
設置場所のご住所、パネル配置、パネル設置角度、使用パネル、地盤状況、基礎の種類、
接続箱等の設置方法、 周辺の道路状況等に関してヒアリングさせて頂きます。
お見積書・軸組図ご提出・ご提案
1)テピアにて、複数の海外(主に中国)提携メーカーと調整の上、最適な架台を
ご提案させて頂きます。

2)日本および設置場所の基準に合致した強度、設計が行われているかの弊社技術担当による
チェックを行っております。
詳細条件のご確認
納期(分納含む)、運搬方法、詳細設計思想のご説明、支払条件等
ご発注
発注書のご提出
納品担当からのご挨拶
納品までをフルサポートさせて頂く、テピア担当者より、今後の進め方、
テピアからの関連書類(実施設計図面、基礎配置図、部品リスト、取付手順書等)のご提出時期のご説明等
関連書類のご提出
関連書類(実施設計図面、基礎配置図、部品リスト、取付手順書等)をご提出させて頂きます。
生産工場における出荷検査の実施

生産工場自体のチェックに加え、テピア現地法人による徹底した、現地出荷検査を実施します。
部材寸法・出荷数量はもとより、梱包方法・膜厚検査等を実施し、出荷時のミスを防ぎます。
設置場所における納品立会

テピア担当者により、納品立会を行い、数量・運搬時の傷の発生・工事ご担当者の追加ニーズの
ヒアリング等を実施し、万が一の際には迅速に対応致します。
納品後対応

納品後におきましても、テピア担当者が、ご質問に迅速・丁寧に御対応させて頂きます。
